LH13-90-10
LUÉN
5148689
Un ressort à lames est une pièce de suspension importante qui supporte non seulement le mouvement vertical de la carrosserie du véhicule, mais également le mouvement dans diverses directions. Il se compose de panneaux d'acier multicouches qui, en optimisant l'épaisseur et le nombre de feuilles, permettent une conduite stable, douce et confortable. Il est donc utilisé dans de nombreux véhicules tels que les camions, les remorques et les bus.
Spécifications du ressort à lames sur la remorque
| Modèle | Type de ressort à lames | Longueur à lame unique (mm) | Largeur (mm) | Épaisseur (mm) | Nombre de lames (pièces) | Capacité de charge maximale (kg) | Application |
|---|---|---|---|---|---|---|---|
| Luen-3000 | Ressort à lame unique | 900 | 70 | 8 | 1 | 3000 | Camions légers, petites remorques |
| Luen-5000 | Ressort multilames (3 lames) | 1200 | 90 | 10 | 3 | 5000 | Camions moyens, remorques de fret standard |
| Luen-8000 | Ressort multilames (5 feuilles) | 1500 | 100 | 12 | 5 | 8000 | Camions lourds, grandes remorques |
| Luen-12000 | Ressort multi-lames robuste (7 lames) | 1800 | 120 | 15 | 7 | 12000 | Camions de fret lourds, remorques surdimensionnées |
| Luen-15000 | Ressort multi-lames très robuste (9 lames) | 2000 | 150 | 20 | 9 | 15000 | Camions extra-lourds, remorques de transport de machines |
| Luen-20000 | Ressort spécial multi-lames (10 lames) | 2200 | 160 | 22 | 10 | 20000 | Remorques de fret super-lourd, matériel d'ingénierie |

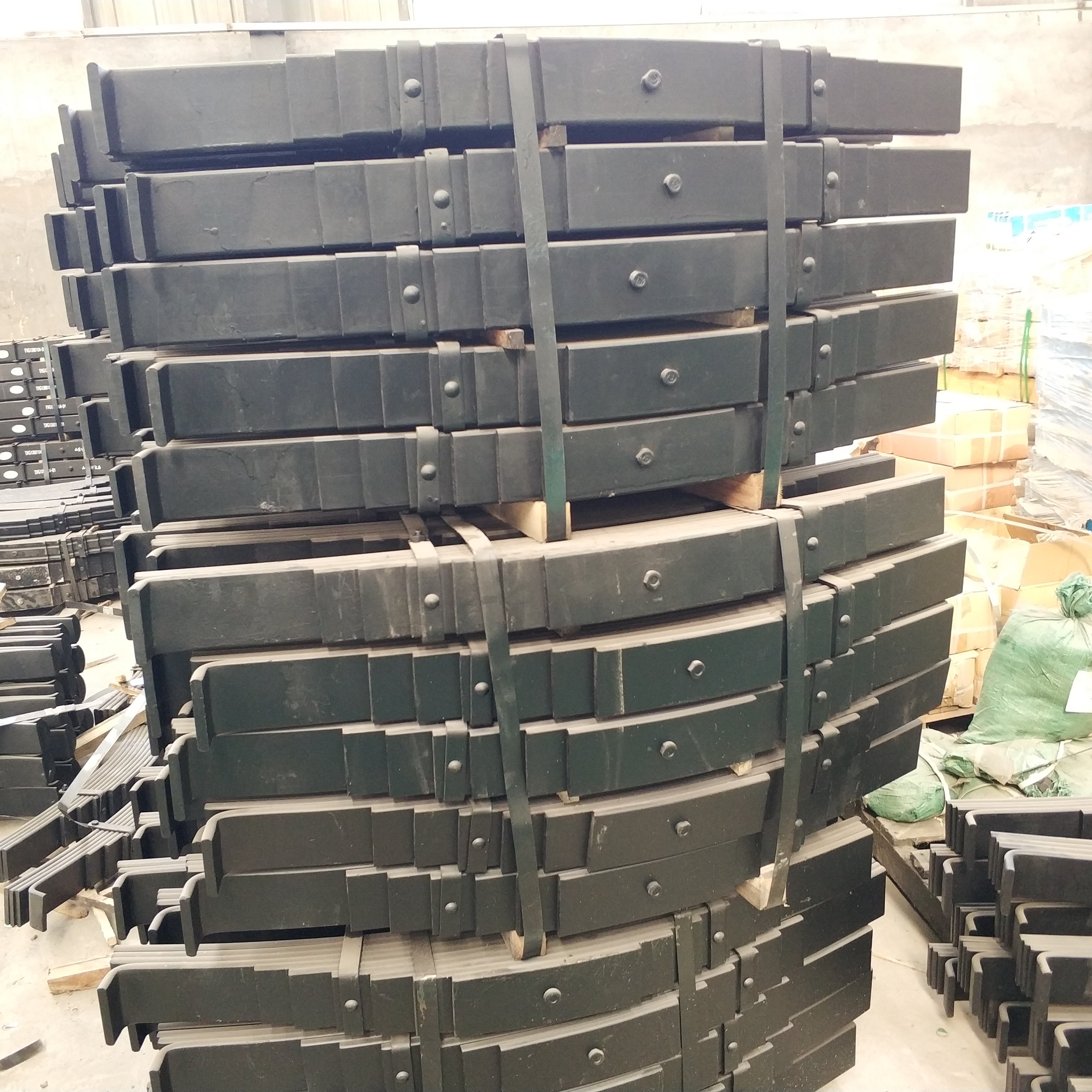

schéma de ressort à lames à vendre près de chez moi

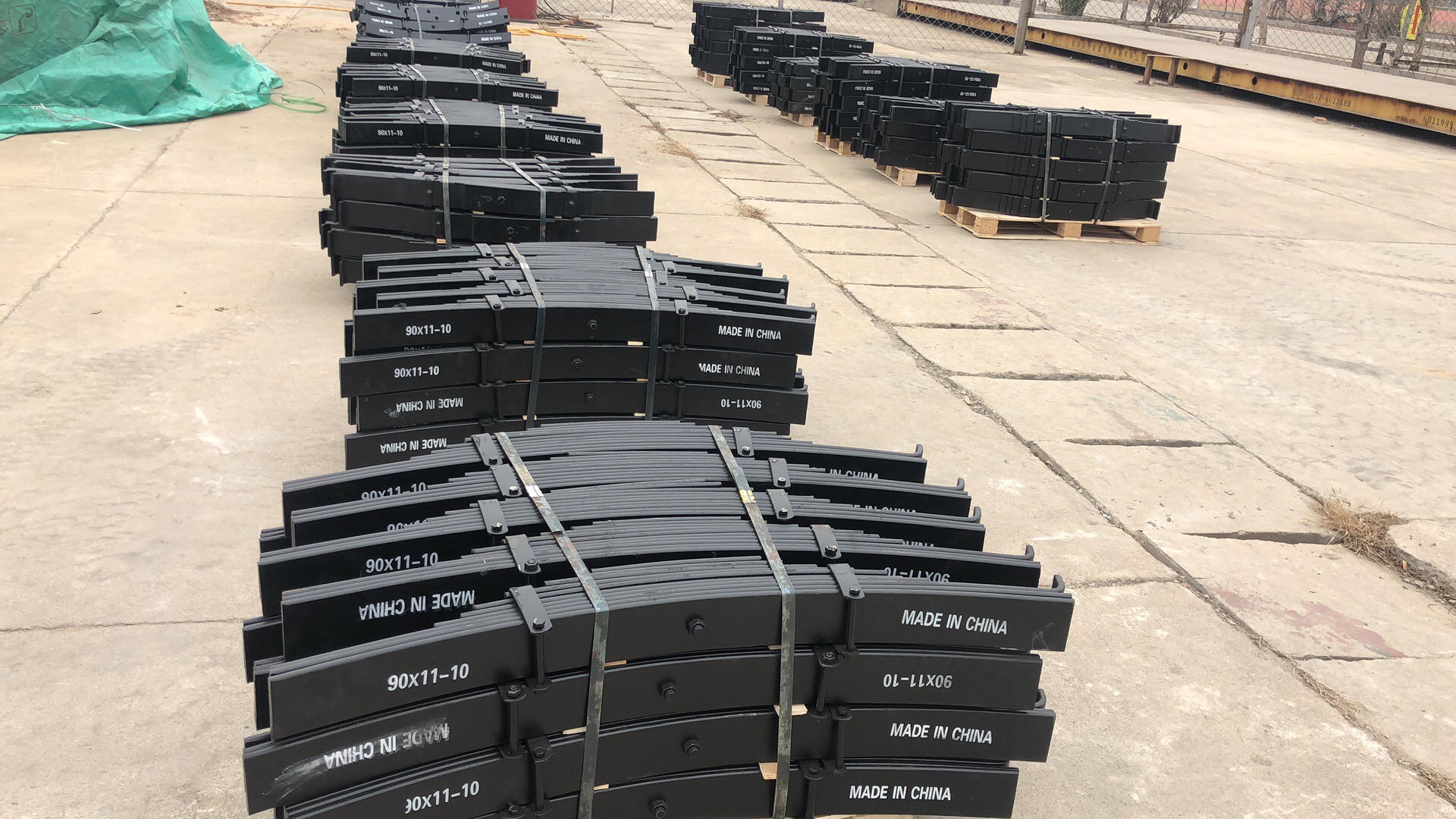

expédition de ressort à lames de camion de remorque
comment mesurer les ressorts à lames
Mesurer avec précision les ressorts à lames des camions est essentiel pour le remplacement, la réparation ou la modification afin de garantir un ajustement et une fonctionnalité appropriés. Voici comment mesurer un ressort à lames :
Mesurez la longueur totale :
La longueur totale du ressort à lames du camion est mesurée à partir du centre de l'œil principal du ressort (ou du centre du trou principal du boulon à lame du ressort) jusqu'au centre de l'autre extrémité du ressort (généralement là où le ressort est monté sur le véhicule).
Utilisez un ruban à mesurer ou une règle pour obtenir la distance d'un œil à l'autre ou des points de montage.
Mesurer la distance entre les centres des yeux :
Pour une mesure plus précise, mesurez la distance entre le centre d'un œil (l'extrémité arrondie ou circulaire du ressort à lames qui se fixe au châssis ou à l'essieu du véhicule) et le centre de l'autre œil.
Si le ressort à lames de la remorque n'a pas de trous pour les yeux, vous pouvez mesurer la distance entre les points de montage à chaque extrémité.
Mesurez la largeur de la feuille principale :
La largeur fait référence à la largeur du ressort dans sa partie la plus large. Il est généralement mesuré en pouces ou en millimètres.
Utilisez une règle ou un pied à coulisse pour mesurer la largeur à la partie la plus large du ressort, généralement à la base de la lame principale.
Mesurez la largeur des extrémités effilées :
Dans certains cas, les extrémités du ressort à lames peuvent se rétrécir, vous devrez donc peut-être prendre des mesures à partir de l'extrémité et du milieu pour comprendre le profil.
Mesurer l'épaisseur du ressort :
L'épaisseur du ressort à lames du camion est critique, car elle affecte sa capacité de charge.
Utilisez un pied à coulisse pour mesurer l'épaisseur du ressort à lame à la base, en particulier la lame principale. Mesurez le centre et les extrémités du ressort s'ils diffèrent.
Mesurez le 'Arc' ou l'Arche :
Les ressorts à lames des camions ne sont pas complètement plats ; ils ont un arc pour assurer la suspension. Mesurez la quantité de voûte (ou de cambrure) de haut en bas au centre du ressort lorsqu'il est déchargé.
Vous pouvez utiliser une règle ou une règle pour mesurer la hauteur depuis la base du ressort (en position couchée) jusqu'au point le plus élevé de l'arc.
Distance centre à centre :
Si le ressort à lames comporte des trous de boulons (comme dans le cas des points de montage), mesurez la distance centre à centre entre les trous pour garantir un bon alignement avec le système de suspension du véhicule.
Diamètre du trou :
Mesurez le diamètre des trous de boulons à l'aide d'un pied à coulisse ou d'un outil de mesure.
Comptez le nombre de feuilles individuelles dans le paquet de printemps. Cela peut affecter la flexibilité du ressort, sa capacité de charge et sa qualité de conduite. Les ressorts avec plus de lames ont tendance à avoir une capacité de charge plus élevée, mais moins de flexibilité.
Matériau : Les ressorts à lames sont généralement fabriqués en acier à haute teneur en carbone, en acier allié ou en matériaux composites. Le type de matériau influence sa résistance et ses performances.
Taux de ressort : La taux de ressort est une mesure de la force nécessaire pour comprimer le ressort sur une certaine distance (par exemple, livres par pouce ou Newtons par millimètre). Ceci est plus difficile à mesurer directement mais peut souvent être déterminé par le fabricant ou calculé en fonction de l'épaisseur, de la longueur et du matériau du ressort.
Si vous devez déterminer le rayon de courbure d'un ressort à lames de remplacement, mesurez le rayon depuis le centre du ressort jusqu'au point le plus élevé de l'arc, en vous assurant d'utiliser un instrument précis comme une jauge de rayon.
Ruban à mesurer ou règle : Pour les mesures de longueur et de largeur totales.
Pieds à coulisse : Pour des mesures précises d'épaisseur et de diamètre de trou.
Rapporteur ou détecteur d'angle : Pour mesurer l'arc ou la cambrure.
Règle : Pour déterminer la quantité d'arc.
Jauge de rayon (en option) : Pour mesurer la courbure.
Longueur : Mesurez du centre d'un œil au centre de l'autre.
Largeur : Mesurez sur la partie la plus large du ressort (généralement à la base de la lame principale).
Epaisseur : Mesurez l'épaisseur du ressort en différents points.
Arc : Mesurez l'arc du ressort en plaçant une règle sur la base et en mesurant la hauteur de l'arc à la règle.
Mesures des trous de boulons : mesurez la distance centre à centre et le diamètre des trous de boulons.
Si vous achetez un ressort à lames pour camion remorque LUEN, vous pouvez consulter directement notre personnel de vente de produits, qui vous donnera la valeur la plus précise

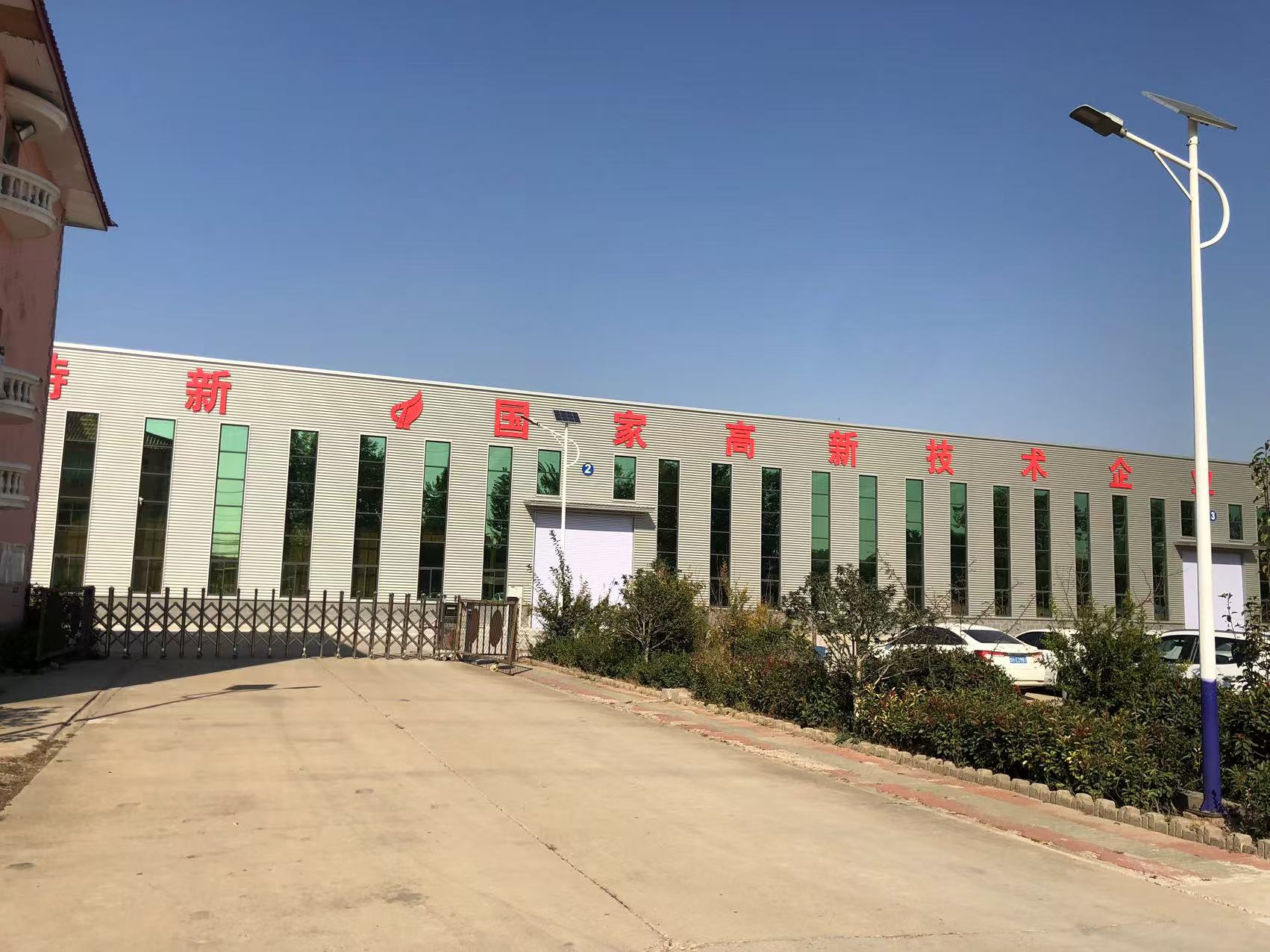

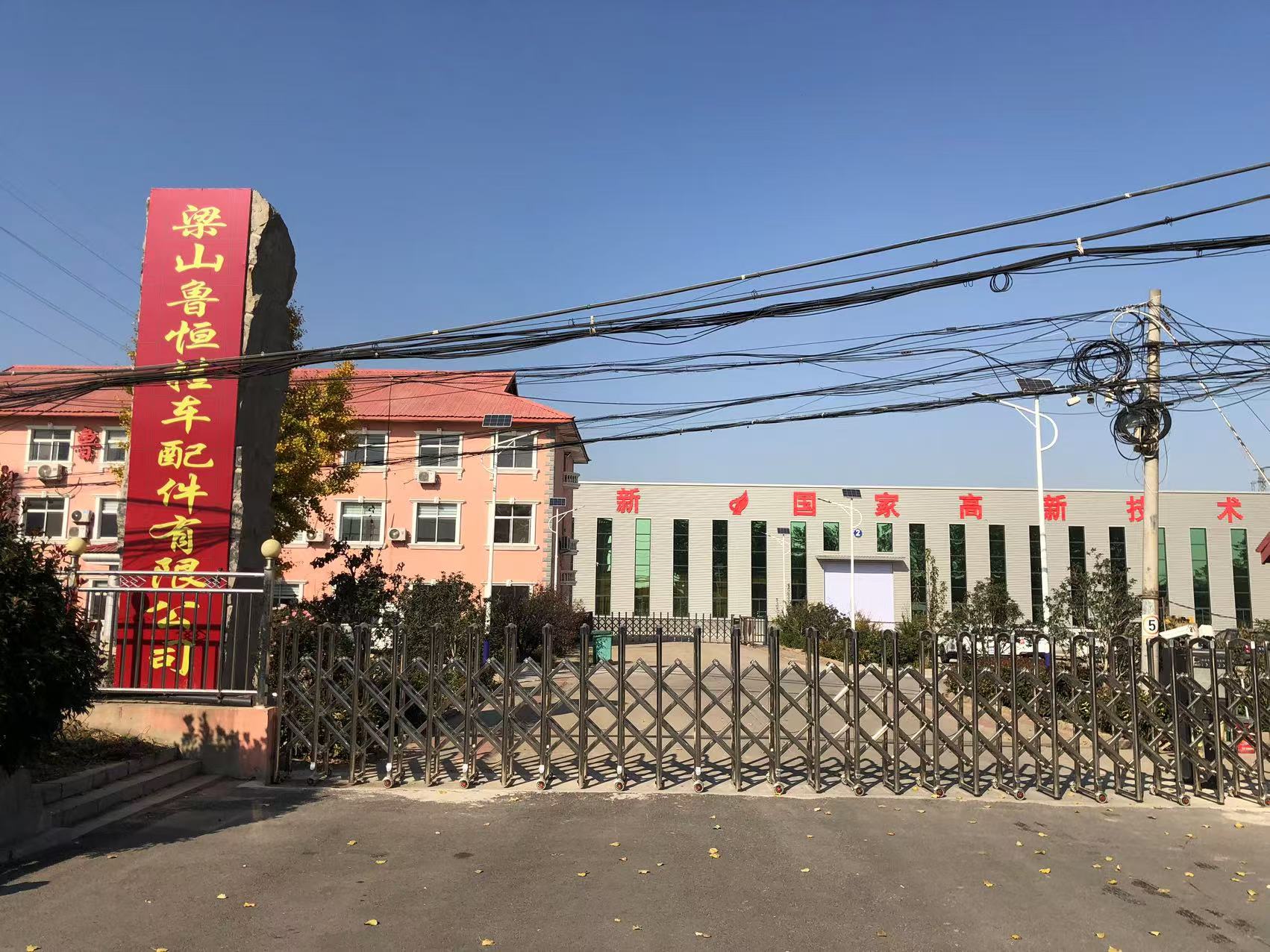

Achetez des ressorts à lames de haute qualité auprès de l'usine chinoise de ressorts à lames LUEN
